Описание систем на объект

Задачи и функции.

Система интеллектуального здания – это интегрированная система управления и мониторинга всех инженерных подсистем устанавливаемых на объекте автоматизации. Каждая подсистема подключается к общей системе управления с целью:

  • Мониторинга – сбора и обработки информации, хранение протоколов событий, анализ потребления ресурсов и отказоустойчивости.
  • Управления – интеллектуальное управление функциями, путём предоставления возможностей непосредственного управления подсистемами, сценарного управления функциями в различных режимах работы, создание макрокоманд для моментального создания параметров жизненного обитания с помощью простейших средств управления, удалённого доступа, визуального интуитивно-понятного интерфейса общения с системой.
  • Предотвращения чрезвычайных ситуаций – создание комплекса мер для саморегулирования системы в случае ЧС.
  • Экономии – рациональное использование средств подсистем для экономии энергетических и топливных ресурсов.

Принципы распределённо-централизованного интеллекта:

  • Каждая система функционирует, в рамках своих требований и задач, отдельно для обеспечения надёжности и отказоустойчивости жизненно-важных задач
  • Все системы общаются через централизованную систему управления и интеграции для обеспечения взаимодействий между системами.

Система интеллектуального здания состоит из комплекса систем управления различными подсистемами:

  • Центральное оборудование.
  • Жизнеобеспечение.
    • Кондиционирование;
    • Вентиляция;
    • Отопления;
    • Теплые полы и анти-обледенительное оборудование;
    • Автоматика систем газо- и водо- снабжения, бассейнов, джакузи, жалюзи, роллставни, выдвижные проекционные экраны, дренажа, канализации, сауны и др. инженерных устройств поддерживающих различные формы автоматизации.
  • Силовая электрика.
    • Бесперебойное питание;
    • Управление освещением;
    • Управление электрическими нагрузками и розетками, мониторинг и подсчёт потребления электроэнергии.
  • Безопасность.
    • Охранно-пожарная сигнализация и средства пожаротушения;
    • Аудио/Видеоконтроль;
    • Контроль и управление доступом;
    • Информационная безопасность.
  • Развлечение и комфорт.
    • Спутниковое, кабельное и эфирное телевидение;
    • Мультирум, как средство, объединяющее все A/V оборудование в единое целое;
    • ИК и RS-232/485 управление техникой для интеграции A/V и бытового оборудования в единую систему управления;
  • Связь.
    • Локальная вычислительная сеть и средства беспроводного доступа к ней;
    • Микросотовая и проводная телефонная связь;
    • Интернет и удалённый доступ к системе;
    • GSM/GPRS или CDMA связь для резервного доступа и управления средствами в стандарте сотовой связи.

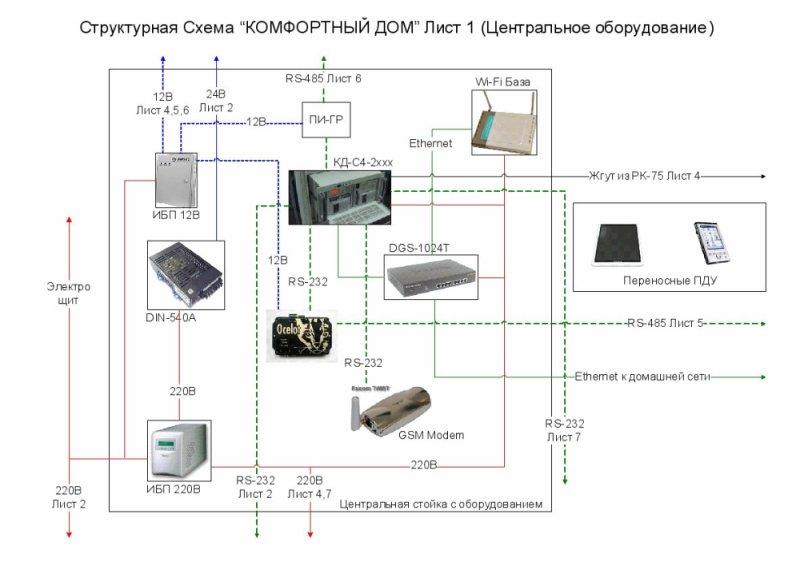

Центральное оборудование.

Центральное оборудование состоит из:

  • Центральный процессор управления – интегрированный сервер, который соединяет все инженерные системы с помощью программно-аппаратных средств, хранит базу данных с настройками всей системы, базу событий теоретически неограниченной глубины, базу видеоконтроля. Включает модули расширения для подключения различного оборудования по протоколам RS-232/485, USB, TCP/IP, Composite Video. Имеет внутреннюю систему хранения на жёстких дисках, с возможностью расширения до 4,4Tb данных.
  • Блок бесперебойного питания – необходим для обеспечения работоспособности оборудования при кратковременных пропаданиях питания, а так же возможность запуска энергетических генерирующих систем на объекте.
  • Блок бесперебойного питания 12В – необходим для долговременного питания (до 6 часов) “ответственных” систем ОПС, сертифицирован для использования в системах в стандартах ГОСТ Р, ГУВО МВД РФ и ГосПожНадзора.
  • Монитор – для конфигурирования и сервисного обслуживания.
  • Центральная стойка – промышленный 19” Rack Mount шкаф для всего центрального оборудования. Стойка необходима для соблюдения международных стандартов в области расположения центрального оборудования инженерных систем. Обеспечивает удобство, при монтаже и сервисном обслуживании системы.
  • ПИ-ГР – средство преобразования интерфейса Охранно-пожарной сигнализации для подключения к общей системе.

Интеллектуальные пульты управления.

Интеллектуальным пультом управления – является любое устройство, способное отображать и обрабатывать информацию, передаваемую по протоколу HTTPS://, а так же принимать команды пользователя. Общение с пользователем в устройствах такого типа производиться с помощью интуитивно понятного интерфейса. Интерфейс логически делит все системы на подсистемы, отображает информацию от подсистем и датчиков, информацию о событиях, принимает управляющие команды пользователя, предоставляет сервисные возможности системы. Для пультов такого типа используются:

  • Носимые планшетные компьютеры (TabletPC) – это беспроводные устройства, имеющие плоский дизайн, дисплей от 10” до 17” дюймов, внутреннюю начинку, способную обрабатывать современные технологии, и способ передачи данных через Wi-Fi. Такого типа устройства оборудованы сенсорным покрытием обеспечивающим ввод данных с помощью ручки (стилус) или непосредственно указательного пальца пользователя. Удобство таких устройств обусловлено максимальными возможностями интерфейса при полной мобильности и простоты управления.



  • Носимые карманные компьютеры (КПК) – это беспроводные или проводные устройства, имеющие небольшой размер, сенсорный экран и способность обрабатывать ограниченное количество современных технологий. Данный тип устройств имеет неоспоримые плюсы в размере и мобильности, но не позволяет в полной мере управлять всеми функциями системы одновременно, поскольку количество данных, единовременно отображаемых на дисплее, позволяет управлять одной/двумя подсистемами в один момент времени, что обусловлено небольшим размером экрана. Однако для применения в домашних условиях, зачастую этого бывает достаточно для одного пользователя, который хочет двумя тремя нажатиями подстроить под себя окружающую среду обитания.



  • Встраиваемые в стену панели – устройства, которые наряду с носимыми панелями позволяют в полной мере управлять всеми подсистемами с единой логикой управления. Преимущества перед носимыми панелями заключается в большей производительности, что позволяет управлять такими подсистемами, как видеоконтроль, требующими высокой производительности для отображения и работы с видео- и аудио- данными.

Наряду с интеллектуальными пультами, возможно применение стандартных ИК, радио пультов, настенных кнопок и кнопочных панелей. Логика таких устройств достаточно проста. Каждая кнопка означает некоторое интеллектуальное действие, которое может функционально заключаться от простого управления света, жалюзи, шторы, роллставни в данном помещении до запуска сценариев взаимодействия различных подсистем, интегрированных на объекте.

Подсистема жизнеобеспечения.

В подсистему жизнеобеспечения входят самое большое подмножество функций, такие, как:

  • управление различными подсистемами нагрузками роллставни, шторы, жалюзи, электромагнитные клапаны, электродвигатели и другие релейные нагрузки;
  • управление изменяемыми нагрузками сервоприводами, заслонками, клапанами с регулируемым относительным отверстием, балластами люминесцентного освещения и другими, понимающими аналоговые сигналы управления, такие как 0..10В, 4...20mA и прочее;
  • контроль сухих контактов, кнопок, датчиков и других устройств сигнализирующих состояния вкл./выкл.;
  • контроль датчиков и устройств, выдающих аналоговый сигнал:
    • датчики температуры;
    • датчики влажности;
    • датчики давления;
    • датчики уровня;
    • датчики освещённости;
    • датчики силы и направления ветра;
    • датчики газа и его концентрации;
    • датчики протечки;
    • и другие датчики, имеющие выходные стандарты 0..10В, 4..20mA или конвертируемые.
  • Частотные вводы/выводы, для контроля скоростей вращения вентиляторов, датчиков ветра или подобных;

Такая функциональность формирует состав систем жизнеобеспечения:

  • Контроллеры ввода/вывода всевозможных сигналов;
  • Контроллеры программируемой логики;
  • Датчики;
  • Исполнительные устройства;

Особенности:

Системы жизнеобеспечения обязаны иметь режимы автономной работы, критичные для таких задач, как управление котлами, вентиляцией, освещение. При этом должны быть интерфейсы интеграции с другими системами.
Такая подсистема в составе общей системы управления создаёт множество событий от датчиков и копок, которые могут изменять свои состояния в течении времени, как по желанию пользователя, так и по обстановке на объекте. Интеграция позволяет обрабатывать все эти сообщения и реагировать на них средствами других подсистем, а так же передавать управляющие сигналы от пользователя и системы в целом в подсистему жизнеобеспечения. Примеров может быть очень много: от нажатия на кнопку пользователем и реакции на это системы в целом, до сценарного управления всеми возможностями подсистемы жизнеобеспечения.

Применяемое оборудования и Бренды:

Такого рода оборудование производят многие компании и консорциумы в мире, в данном случае рассмотрено оборудование Clipsal C-Bus и ICP-CON.
Система C-Bus изначально проектировалась как домашняя система, в неё заложены максимальные принципы простоты и модульности, что с одной стороны улучшает наглядность и прозрачность, а с другой увеличивает экономическую составляющую, так как такие системы из-за своей законченности продаются как конечные компоненты и имеют высокую стоимость.
Система ICP-CON проектировалась и используется в промышленности, в неё заложены принципы глубокой программируемой логики, что позволяет строить крупные системы с распределённым интеллектом, с другой стороны контроллеры выполнены исключительно для шкафного монтажа, и имеют большее количество входов и выходов на отдельные компоненты. Это позволяет более экономично проектировать системы больше чем на пару тройку задач, да и стоимость отдельных контроллеров ниже за счёт более массового производства.

Подсистема кондиционирования.

В зависимости от состава систем климат-контроля может различаться и способ их интеграции. В данном случае рассмотрим систему кондиционирования Mitsubishi Electric, интегрированную с помощью BMS контроллера этой же фирмы. Согласование системы управления и системы климат-контроля происходит в момент проектирования систем.

Состав подсистемы:

  • Связующий процессор – это устройство объединяющее устройства кондиционирования воздуха в единую сеть. Оно позволяет передавать данные между блоками и к системе управления.
  • Блок последовательного интерфейса – прибор который представляет все данные связующих процессоров в стандартный интерфейс RS-232 и передает управляющие команды от RS-232 к связующим процессорам системы кондиционирования.

Функциональность:

От системы кондиционирования могут поступать данные о режимах работы блоков системы в данный момент времени, о состоянии различный измерительных датчиков температуры, влажности, оборотов вентиляции или внутреннем состоянии. К системе климат-контроля могут передаваться команды на перевод в различные режимы, на установку температурных значений, для поддержания различными блоками, установку режимов вентиляции и увлажнения.

Подсистема вентиляции.

Система вентиляции может состоять из своих блоков управления и интегрироваться на шинном интерфейсе, либо подключаться на общую шину систем жизнеобеспечения, путём подключения всех датчиков и нагрузок системы на автоматику систем жизнеобеспечения.

В подсистеме вентиляции основным оборудование для контроля являются:

  • Управляемые заслонки;
  • Вентиляторы;
  • Рекуператоры и другие средства увлажнения, подогрева или охлаждения воздуха;
  • Фильтры;
  • Датчики температуры и давления в воздуховодах;

Функциональность:

Требования к самой системе и её функциональность определяется подрядчиком на данный тип системы, а так же согласовывается для совместного использования с системами безопасности для дымоудаления или пожаротушения.

Подсистема отопления.

Система нагрева воды для систем горячего водоснабжения, радиаторного или иного способа отопления помещений, а так же (в случае выбора водяного способа подогрева) систем теплых полов и антио-бледенительных устройств.

Оборудованием для контроля является:

  • Режимы работы нагревательных котлов;
  • Датчики температуры и давления в контурах отопления;
  • Регулируемые клапаны на радиаторные или иные средства теплоотдачи в помещениях.

Функциональность:

  • Предотвращение ЧС, связанных с превышением давления в контурах или выходом за пределы температурных режимов работы;
  • Установка температурных режимов в помещениях в зависимости от данных времени года, метеостанции, длины светлого и тёмного времени суток:
  • Контроль за рациональным использованием совместно с другими системами.

Подсистема тёплых полов и анти-обледенительного оборудования.

Данный вид подсистемы делиться на два подвида – это электронагревательные или водонагревательные элементы подогрева поверхностей, для обеспечения комфортного нахождения на полу или предотвращения обледенения на стоках, подъездах или пешеходных дорожек на улице в зимнее время года.

Оборудованием для контроля является:

  • Контуры отопления или электронагревательный кабель определённой конфигурации и потребляемой мощности;
  • Датчики температуры носителя тепла, для обеспечения более комфортного экономичного режима работы;
  • По желанию, регуляторы непосредственного управления контурами в виде термопанели с ручкой регулирования уровня температуры.
  • Для анти-обледенительного оборудования применение датчиков влажности, с целю контроля необходимости работы.

Функциональность:

  • Предотвращение работы в “холостую” систем, при отсутствии необходимости подогрева той или иной зоны.
  • Предотвращение создания обледенения на фасаде и подъездных участках, а так же на пешеходных дорожках.
  • Создание комфорта, с учётом всех влияющих факторов.

Автоматика систем газо- и водо- снабжения, бассейнов, джакузи, жалюзи, роллставни, дренажа, канализации, сауны и др. инженерных устройств поддерживающих различные формы автоматизации.

Автоматика призвана осуществлять контроль и работы инженерных систем.

  • Контроль и предотвращение протечек воды и утечек газа;
  • Подсчёт потреблённых энергоресурсов;
  • Контроль фильтров и насосов системы водоподготовки;
    • Прежде всего, необходимо решить, где вы будете брать воду для дома. Что это будет: колодец, индивидуальная артезианская скважина, или в поселке предполагается (или уже есть) водопровод.
    • Во-вторых, надо определить санитарно-токсикологическую и бактериологическую загрязненность воды. Анализ воды необходим в любом случае: если вы приобретаете готовый дом, водоснабжение которого уже организовано (колодец, скважина, централизованное водоснабжение).
    • Затем, отталкиваясь от полученных результатов анализа воды, необходимо определить задачу, которую вы хотите решить (очистка воды для хозяйственно-бытовых нужд и общего водоснабжения дома, очистка воды для полива приусадебного участка, очистка воды только для питья и т. п.).
    • Следующий шаг – определить свои потребности в воде. Оцените, сколько и какие точки потребления воды могут быть задействованы одновременно. Основные точки потребления, влияющие на выбор производительности фильтра – это краны и душевые сетки. Производительность первых составляет (согласно СНиП) 600 литров в час, производительность вторых – 900 литров в час. Произведя несложный подсчёт, вы определите производительность системы фильтров для очистки воды.
    • Далее необходимо определить рабочие параметры насосного оборудования. Насос, установленный в системе водоснабжения, должен не только обеспечивать необходимую для Вас потребность в воде. Он также должен обеспечивать потребность для установленной системы очистки воды. Немного подробнее об этом: у фильтрующих сред имеется такая рабочая характеристика, как грязеёмкость. Это способность задерживать определённый объём загрязнений. И для того, чтобы фильтр улавливал загрязнения, необходима надлежащая очистка от уже задержанных загрязнений. Эта очистка фильтра от загрязнения происходит обратным током воды (цикл обратной промывки). Для того, чтобы очистка фильтров проходила эффективно, необходим поток воды, который способен взрыхлить загрузку. Как правило, этот поток в полтора – два раза выше производительности фильтра в режиме очистки воды. Если фильтр будет плохо промываться, снизится его способность эффективно задерживать загрязнения.
    • Шестой этап – обращение с полученными данными по анализу воды, производительности фильтров и насосного оборудования в специализированную фирму за получением технико-коммерческого предложения по составу, ценам и комплектации системы очистки воды
  • Контроль уровней воды в системе канализации и стоков, управление насосным и дренажным оборудованием;
  • Раннее и аварийное предупреждения о необходимости вызова сервисных служб по системам фильтрации и канализации;
  • Полив и контроль влажности почвы на участке;
  • Управление набором воды джакузи, пруд, бассейн, фонтан и контроль уровня;
  • Температурный режим джакузи и бассейна.
  • Управление насосным оборудованием для бассейна, фонтана.
  • Управление роллставнями, жалюзи, шторами и стёклами с изменяемой освещённостью, непосредственно или поддерживая определённый уровень освещённости с помощью датчиков.
  • Контроль температуры и средств приготовления сауны и бани.

Подсистема силовой электрики.

Бесперебойное питание.

Подсистемы бесперебойного питания состоят:

  • Системы гарантированного питания центральной и периферийной аппаратуры интеллектуального здания, выполненной на блоках источников бесперебойного питания с двойным преобразованием (on-line), расширяемой батарейными отсеками для обеспечения длительности работы;
  • Системы дизельной, бензиновой или газовой генераторной подстанции для питания всего дома с ограниченной генерируемой способностью.

Задачи управления:

  • В случае пропадания основного электроснабжения, перевести систему на резервное питание.
  • Ограничить количество потребления энергии, за счёт рационального использования освещения и других энергоёмких систем, переведя в дежурный или отключенный режим.
  • Извещение о ЧС доступными средствами связи и оповещения.

Подсистема управления Светом (Диммирование).

Состав подсистемы:

  • Диммеры – устройства плавно регулирующие уровень освещённости на зонах освещения. Зона освещения – отдельно взятая световая нагрузка либо группа светильников.
  • Настенные выключатели, подключенные к контроллерам жизнеобеспечения

Функциональность:

  • Подсистема позволяет создавать сценарии освещения, экономить на ресурсе и потреблении световых приборов. При интеграции с общей системой может участвовать в сценариях или непосредственно принимать команды управления с интерфейса системы, других систем или от клавишных слаботочных выключателей системы жизнеобеспечения.

Управление электрическими розетками, мониторинг и подсчёт потребления электроэнергии.

Состав подсистемы:

  • Сильноточные реле, для управления цепями освещения и электрических розеток;
  • Датчики тока и напряжения, для контроля качества электроснабжения и работоспособности оконечного оборудования;
  • Счётчики с памятью и цифровым интерфейсом, для контроля расхода электроэнергии.

Функциональность:

  • Управление группами освещения, не нуждающимися в диммировании;
  • Управление группами розеток и нагрузок, необходимыми для отключения в различных режимах работы дома;
  • Подсчёт вольтамперных характеристик нагрузок на определённых питающих цепях, для контроля работоспособности и режимов подключенного оборудования.
  • Сбор статистики и учёт электропотребления.

Функциональность:

  • Подсистема позволяет создавать сценарии, экономить на ресурсе и потреблении световых и электро-приборов. При интеграции с общей системой может участвовать в сценариях или непосредственно принимать команды управления с интерфейса системы, других систем или от клавишных слаботочных выключателей системы жизнеобеспечения.

Безопасность.

Подсистема охранно-пожарной сигнализации и средства пожаротушения (ОПС).

Состав подсистемы:

  • Охранные и пожарные датчики.
  • Средства передачи извещений.
  • Охранно-пожарные панели (контроллеры).
  • Средства пожаротушения.
  • Средства сигнализации.

Функциональность:

Основной задачей подсистемы ОПС – это контроль и защита от проникновений и возгораний на объекте. В данных системах действуют жёсткие международные и российские стандарты утверждённые многолетним использованием этих систем на объектах различного уровня. Прежде всего это требования ГУВО МВД РФ и ГосПожНадзора.
Система ОПС выполняет всю необходимую функциональность, используя внутренние средства подсистемы.
Интеграция позволяет расширить эту функциональность, постановкой и снятием зон и отдельных датчиков, реакцией на события средствами других подсистем.

Пожаротушение

  • автономная или централизованная противопожарная защита гражданского назначения по одному направлению газового, аэрозольного или порошкового пожаротушения;
  • контроль исправности цепей запуска на обрыв и короткое замыкание;
  • запуск и контроль срабатывания модулей автоматических средств пожаротушения;
  • временная задержка перед пуском средств пожаротушения;
  • дистанционный запуск средств пожаротушения по команде с панелей управления;
  • ручной местный запуск средств пожаротушения от датчиков ручного запуска;
  • автоматический запуск средств пожаротушения при срабатывании двух пожарных извещателей в одном, либо в двух шлейфах сигнализации, либо при наличии других подтверждающих данных от других интегрированных систем;
  • включение звукового и светового пожарного оповещения (сирена, транспоранты);
  • контроль исправности цепей оповещателей на обрыв и короткое замыкание;
  • управление технологическим оборудованием подключенным к системе жизнеобеспечения (задвижки системы вентиляции в помещении и др.)
  • блокировка автоматического пуска при открытии дверей в защищаемое помещение;
  • ручной с пульта или кнопки сброс режима запуска средств пожаротушения
  • включение (отключение) режима автоматического запуска системы пожаротушения при помощи электронных ключей и команд системы;
  • передача служебных и тревожных сообщений хозяину и оператору на пульт;
  • ограничение доступа к органам управления на передней панели прибора при помощи электроконтактного замка;
  • механический замок на верхней крышке приборов обеспечивающих пожаротушение;
  • контроль вскрытия корпуса приборов;
  • резервное электропитание от встроенной аккумуляторной батареи в блоки питания приборов;
  • контроль сетевого и резервного питания, отключение резервного питания при разряде аккумулятора
  • развитая диагностика работоспособности приборов с отображением неисправности узлов приборов на внутренних индикаторах и панелях управления.

Пожарная сигнализация

  • распознавание двойной сработки извещателей в одном шлейфе;
  • защита от ложных срабатываний путем автоматического сброса извещателей, питаемых по шлейфу;
  • подключение пороговых, адресных и адресно-аналоговых извещателей;
  • измерение значений запыленности, задымленности и температуры и графическое отображение статистики на экране панелей управления;
  • набор статистики для выработки мер повышения пожарной безопасности, организации технического обслуживания;
  • наглядное отображение на планах помещений расположения извещателей и приборов, самых задымленных извещателей, температуры в контролируемых точках, статистики за день, месяц, год;
  • программирование сценариев для управления с централизованной системы , оповещения;

Охранная сигнализация

  • независимый контроль в одном шлейфе контакта тревоги и контакта блокировки датчика;
  • защита шлейфов от саботажа путем отслеживания резких изменений сопротивления шлейфа, не выходящих за рамки порогов срабатывания;
  • защита от ложных срабатываний сигнализации за счет высокого напряжения в шлейфах сигнализации (24 В), цифровой фильтрации сигналов сети переменного тока, импульсных наводок, электростатических воздействий и других электромагнитных помех;
  • автоматический сброс тревоги извещателей с питанием по шлейфу при взятии под охрану;
  • речевое предупреждение дежурного оператора о возможном саботаже шлейфов сигнализации при изменении сопротивления шлейфа на определенную величину при взятии его под охрану;
  • разнообразные способы взятия под охрану/снятия с охраны;
  • протоколирование всех событий, происходящих в системе;
  • отображение состояний зон, разделов, точек доступа, приемно-контрольных приборов, считывающих устройств, на графических планах помещений;
  • механизм задания полномочий по взятию/снятию и доступу для персонала и посетителей, путем программирования уровней доступа;
  • гибкое разграничение полномочий пользователей за счет многоуровневой системы паролей и возможность подключения биометрических систем ограничения доступа к программам;
  • мощная поддержка макроязыка сценариев управления, позволяющих выдавать одну или комплекс команд приемно-контрольным приборам, исполнительным устройствам, а также программному обеспечению системы как по событию в системе или временному расписанию, так и по команде пользователя;
  • речевое оповещение по тревогам, возможность записи и воспроизведения пользовательских речевых сообщений;
  • многоступенчатая обработка тревог;
  • вывод информационных карточек по каждому элементу системы;
  • защита системы от несанкционированного доступа, к любому компоненту системы;
  • отсутствие ограничений на количество зон;

    Важно:

    Охранно-пожарные датчики имеют несколько состояний: Тревога, снят с охраны, обрыв линии связи, датчик под охраной. Эти состояния могут быть чётко и безотказно реализованы ТОЛЬКО! Средствами специализированных контроллеров, поэтому никогда не подключайте датчики ОПС на входы сухих контактов системы жизнеобеспечения, если хотите реализовывать полнофункциональную систему ОПС.

    Подсистема аудио/видеоконтроля.

    Состав системы:

    • Телевизионные камеры – основной компонент, позволяющий преобразовать визуальное представление в сигнал воспринимаемый инженерными системами. Телекамеры делятся по многим признакам: стационарные и управляемые, уличные и внутренние, цветные и чёрно-белые, цифровые и аналоговые, скрытые и стандартные. Неизменно остаётся одно, получаемый сигнал чётко стандартизирован и может без труда интегрироваться в общую систему.
    • Усилители-распределители – компоненты, которые разделяют видеосигнал на две части, без потери качества. Допустим, один передавать на монитор видео-домофона или коммутировать на плазменные панели или телевизоры в реальном времени, другой постоянно или по детектору движения записывать на центральный процессор.
    • Комплект видеообработки – это набор плат для оцифровки видеосигнала стандартов PAL (CCIR) или NTSC(EIA) в цифровой формат. На платах применяются чипы видеообработки PHILIPS SAA7134HL. Комплект видеообработки может допускать мультиплексирование, для экономии ресурсов цифровой обработки сигнала. Мультиплексирование – это способ обработки одним чипом нескольких видеосигналов, в этом случае видео-поток может составлять не 25 кадров в секунду, как при отображении DVD фильмов в стандарте PAL (CCIR), а 1-12 кадров в секунду.

    Функциональные возможности:

    Система видеоконтроля обладает такими свойствами, как детекция движения, запись в архив, просмотр и передача по протоколам семейства TCP/IP. Дополнительно могут внедряться технологи интеллектуальной обработки видеоданных: Определение лиц, определение номеров, контроль оставленных предметов, траектории движений.
    Стандартно интегрируются такие функции как маски детектора движения, запись по детектору с предысторией, начало и конец тревожных событий, постановка/снятие с охраны, принудительная постоянная запись. События могут инициироваться другими событиями в системе или выступать в качестве инициаторов для других подсистем.
    Интеграция с семейством протоколов TCP/IP позволяет передавать видеоданные в любую точку мира.




    Особенности:

    Система видеоконтроля может включать телеметрическое управление телекамерами с приводами позиционирования. Что позволяет интегрировать управляемые телекамеры, и непосредственно управлять ими с интерфейса системы или по предустановкам по событиям системы. Простой пример: если у Вас у входа стоит человек, который либо нажал на вызывную панель, либо просто инициировал событие от охранного датчика, то управляемая телекамера, может автоматически развернуться в его сторону, увеличить изображение, до необходимого для идентификации личности, и начать запись.

    Подсистема контроля доступа (СКД).

    Состав системы:

  • Контроллеры доступа – контроллеры реализующие функциональность управления доступом на рубеж охраны (дверь, ворота).
  • Считыватель – устройство принимающие идентификацию по карточкам, по ключам TouchMemory или Биометрическимим способами.
  • Электромеханический или электромагнитный замок – устройство отпирающее дверь для авторизованных с помощью считывателя пользователей.

    Функциональность:

    • Контроллеры реализуют локальную функциональность по управлению рубежом прохода, а так же интегрируют идентификацию и персонализацию в общую подсистему. Так же интеграция позволяет управлять постановкой/снятием с охраны рубежа прохода, контроль за проникновением через охраняемый рубеж прохода, непосредственное управление замком на двери.

    Комфорт. Развлечения.

    Подсистема Эфирного, кабельного и спутникого телевидения.

    Состав подсистемы:

    • Кабельные и спутниковые демодуляторы стандартов DVB и DVB-T;
    • Ресиверы радио и телевидения;
    • Антенны;
    • Высокочастотные магистрали до центрального оборудования:

    Подсистема Мультирум.

    Состав подсистемы:

    • Матричный коммутатор Аудио сигналов – коммутирует любой аудио-вход на любой из аудио-выходов, либо на несколько выходов одновременно.
    • Матричный коммутатор Видео сигналов – коммутирует любой видео-вход на любой из видео-выходов, либо на несколько выходов одновременно.

    Функции подсистемы:

    Позволяет коммутировать несколько источников между зонами мультирума, что в свою очередь освобождает от кабельной разводки нескольких стандартов радиочастотных и аудио кабелей на объекте.
    К примеру: В аппаратной можно установить пару спутниковых ресиверов, пару тюнеров вещательного телевидения, пару DVD плееров, VHS видеомагнитофон, Медиа-сервер, приёмник стандарта DVB-T (DivoTV, КосмосТВ), Тюнер радио. После чего, на любой зоне аудио/видео сигнал с любого источника можно получить с помощью системы матричных коммутаторов, а с помощью системы ИК-Управления передать необходимые команды (Play,Stop …) к источнику сигнала.

    Особенности:

    Ряд современного оборудования поддерживают стандарты открытой интеграции. Допустим, практически все плазменные экраны и проекторы имеют порт RS-232 управления, с помощью него можно интегрировать всю функциональность устройства без ИК-Управления. Если подбирать устройства для дома исходя из этого принципа, можно построить правильную и недорогую систему Мультирум.
    С помощью интеграции в общую систему возможны сценарные комбинации системы Мультирум, по любым событиям от системы, а так же участие A/V оборудования в интерактивном общении пользователя с системой

    Подсистема ИК-Управления.

    Состав подсистемы:

  • Центральный контроллер для хранения ИК-команд для оборудования установленного на объекте.
  • Передающий контроллер – модулятор цифровых значений ИК-команд в стандарт передачи ИК-команд для оборудования.
  • ИК-Эмиттер – устройство моделирующие в ИК диапазон цифровые команды в стандарте того или иного оборудования.

    Функциональность:

    • Основной задачей ИК-управления является интеграция устройств, понимающих стандартные пульты, в общую систему управления. Что в свою очередь позволяет таким устройствам участвовать в общем сценарном управлении, либо непосредственно с любого пульта по командам пользователя.

    Связь.

    Система Локальной Вычислительной сети.

    Состоит из:

    • Коммутатор сетевой на 24 порта подключения в стандарте 1000BaseTX, и два порта в стандартах 1000BaseFX или 1000BaseTX. Объединяет все устройства, которые общаются в модели OSI стека протоколов TCP/IP в единую локальную вычислительную сеть, со скоростными характеристиками до 4Гбит/c. Позволяет, при необходимости, подключать оптические среды передачи данных непосредственно в локальную сеть.
    • Точки доступа Wi-Fi – стандарты IEEE 802.11b/802.11g. Позволяют подключать устройства поддерживающие беспроводные стандарты построения локальной вычислительной сети в общую проводную сеть.

    Назначение:

    На приведённом оборудовании строится внутренняя локальная вычислительная сеть (ЛВС). ЛВС является опорной для таких задач, как Internet, обмен внутренним media-content (мультимедиа данные), управление всеми подсистемами в доме, а так же любые другие задачи, решаемые с помощью стека протоколов TCP/IP.

    Построение:

    Проводная часть сети строится по стандартам IEEE 802.1x и Требованиям к сетям категории 5.
    Беспроводная часть строится по стандартам IEEE 802.11x

    Подсистема GSM управления.

    Состав системы:

    • GSMModem – устройство позволяющее интегрировать функциональности стандартов GSM/GPRS в общую систему.

    Функциональность:

    Передача и приём управляющих и событийных SMS сообщений. Голосовое оповещение. GPRS соединение, в случае отсутствия проводного канала Интернет.

    ТТХ примерной системы.

    • Входов, типа сухой контакт: 144
    • Входов, типа аналоговый ввод: 48
    • Выводов, типа реле: 144
    • Выводов, типа аналоговый выход: 24
    • Выводов, типа диммирование освещения: 50
    • Датчиков охранных: 68
    • Датчиков пожарных: 56
    • Зон охранно-пожарных: 80
    • Рубежей контроля доступа: 2
    • Зон мультирума: 16 источников, 16 потребителей
    • Точек ИК-Управления: 32
    • Контроль протечек: 9 (из системы жизнеобеспечения 9 аналоговых вводов и 9 реле)
    • Датчик влажности: 6 (из системы жизнеобеспечения 9 аналоговых вводов)
    • Датчик температуры: 6 (из системы жизнеобеспечения 9 аналоговых вводов)
    • Блоков кондиционирования Mitsubishi: до 50 (у Mitsubishi меньше нету)
    • Телекамеры: 12
    • Видеодомофоны с вызывными панелями: 4
    • Каналов видеообработки и хранения: 16
    • Носимых пультов, типа TabletPC: 2
    • Носимых пультов, типа КПК:3
    • Встраиваемых панелей: 1
    • Точек Локальной вычислительной сети: 24+2

    Этапы работ.

    1. Проектирование СКС – проектирование структурированной кабельной сети для всех систем управления и инженерного обеспечения, с учётом последующего выбора самих подсистем.
    2. Прокладка кабельных трасс – монтажные работы по прокладке СКС, по утверждённому проекту СКС.
    3. Подготовка ТЗ – проработка состава оборудования и его функциональности.
    4. Проектирование расстановки и номенклатуры оборудования – структурные и функциональные схемы с пояснительными записками, согласно, утверждённому техническому заданию.
    5. Монтаж оборудования управления. Может делиться на этапы, по мере поступления средств и сдачи частей работ.
    6. Монтаж оконечного оборудования. Может делиться на этапы, по мере поступления средств и сдачи частей работ.
    7. Пуско-наладка установленного оборудования. Может делиться на этапы по мере монтажа оборудования управления и оконечного оборудования.
    8. Сдача объекта заказчику.
    9. Сервисное соглашение.

  • Дата публикации 23.12.08



    Добавить комментарий

    Комментарии

    (0)

    Добавить комментарий

    Имя*
    E-mail:
     Присылайте мне комментарии по этой статье
     Не показывать мой E-mail
    Комментарий*

    не менее 5 слов
    Оценка:
     (отлично)
     (хорошо)
     (средне)
     (плохо)
     (ужасно)
     (без оценки)
     (введите число, указанное на картинке*)
    Отправляя данную форму, даю согласие на обработку моих персональных данных в соответствии с Политикой в отношении обработки персональных данных.

    Правила размещения комментариев

    Поля отмеченные значком * обязательны для заполнения.

    Запрещено:

    1. Запрещены сообщения рекламного характера.
    2. Запрещены сообщения оскорбительного и нецензурного содержания.
    3. Запрещено использование тегов HTML и скриптов на языках JavaScript, VBScript.

    Все сообщения просматриваются администратором и, в случае нарушения правил, удаляются без предупреждения и объяснения причин.


    Все статьи:      «Сети, автоматизация, безопасность, связь» (1) >> «Умный дом» (1) >>


    Смотри также: Каталог «Сети, автоматизация, безопасность, связь» >>
    Статьи (1) >>
    ГОСТы (329) >>
    СНиПы (13) >>
    Нормативные документы (3) >>
    ВСН (2) >>
    Задать вопрос в форуме >>
    Подписка на рассылки >>

    Рейтинг@Mail.ru
    наверх
